✏️ un moule pour injecter un peigne
réfléchir à de petits objets utiles
en cours - réalisé v1. plastique freecad holipress impression 3D SLA 🎪 pour le Club 👩🏫 pour apprendre
version 1.0
quelques contraintes de dimensions:
Objet (peigne):
- L 105 x h 33 mm
- épaisseur comprise entre 2,2 et 4 mm +/- 1,5 mm deco?

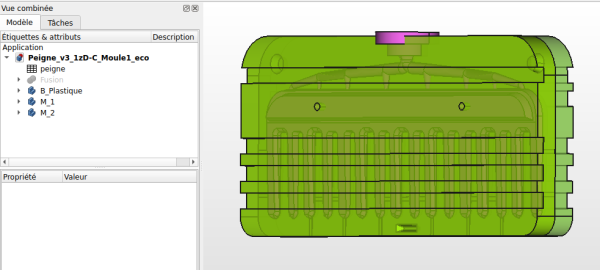

Moule
- diamètres protège-buse = 4,5 - 10,5 - 16,5 avec un épaulement profond à 3mm
- volume global injecté < 15cm3
- les cales sont détrompeuses
- dimension hauteur : buse à 51 mm (comme moule toupie HM)
Fab
- machine Formlabs Form 2: Volume d’impression: 145 × 145 × 175 mm
quelques motivations
🤔 Opportunités
- accès à de beaux jouets 🪄
- promouvoir PreciousPlastic
- varier les animations possibles
Plastique local
un gros truc lancé en 2021,club ET perso
💡 idées d'objets
- patères pour écoles
- porte-savons
- bijoux
- tee de golfe
- …
contexte v1.
conception
du 20 mars au 15 avril 2023 environ
fabrication
test
- 1 au lab dès la fab avec du PP 5 : OK avec paillettes masques
- 1 en fête avec du PEHD 2 : NOK impossible d'injecter !?
Conception
monstrueux design
basique

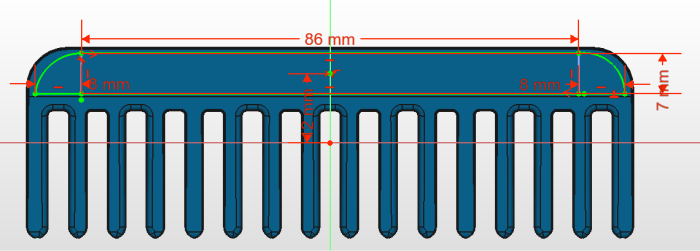

On est sur le peigne le plus basique de l'histoire, avec des grosses dents.
J'ai tenté du vrai paramétrique mais je suis pas prête.
FreeCAD c'est pas non plus l'outil pour dessiner des trucs organiques.
coquetterie
Une plaque pour personnaliser un côté de la main du peigne : de 2 mm depuis la face et avec un cone de dépouille 20°
Dans l'idée de n'avoir que cette pièce fine à fabriquer pour mettre le moule aux couleurs d'un événement…
Utilisation réelle
Des motifs de découpe sur mes thèmes favoris, la mer, la forêt, les petits bêtes et les cristaux… petite colonne
large
