🧊 modélisation d'une pièce cassée
QUOI? la pièce cassée d’entrée de gavage pour la HoliPress
Comment?
- mesurer la pièce cassée et esquisser un plan (sur papier)
- ouvrir FreeCAD et choisir sa méthode / ses ateliers entre Part ou PartDesign
- obtenir un .STL imprimable en FDM
avec FreeCAD et ses Ateliers de conception
La doc officielle dit bien que c’est pas évident de saisir la différence entre les 2 ateliers *Part" et PartDesign et conseille aux débutants d'apprendre avec soit l'un soit l'autre (et de maîtriser avant de passer à l'autre)
résultat :
Un fichier pour une pièce OK partagé dans ⛅ le nuage du Club
📁 PROJETS_CO > 📁 PreciousPlastic > 📁 HoliPress > 📁 Pièce Cassée
Et ici des notes / captures selon différentes méthodes pour y arriver…
Ici les captures sur mes constructions sauvegardées avant congés : v_BUILD

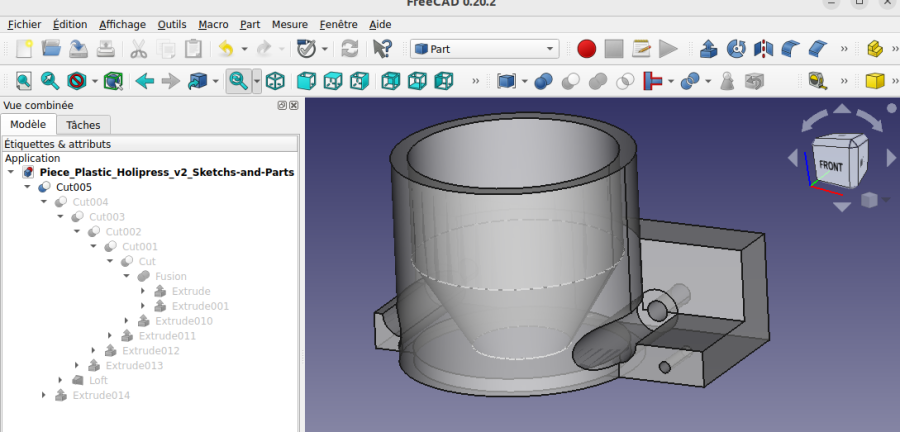

V2 : avec l'Atelier Part
On peut plus facilement reprendre les esquisses pour modifier des dimensions.

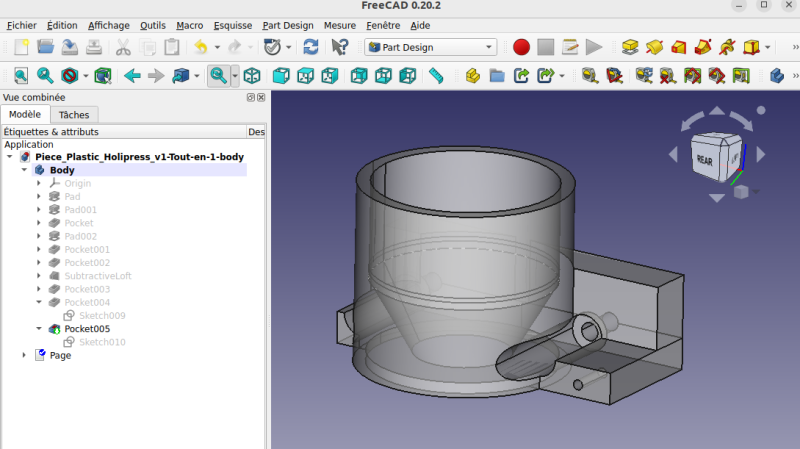

V1 : avec l'Atelier PartDesign
entre les ateliers Part Design et Sketcher.
Je pars d'une esquisse sur XY et je construis ma pièce du sol au plafond dans un Body.
avantages: c’est rapide si on est sûr de réussir du premier coup.
inconvénients: dès que l’on doit reprendre la construction il faut souvent se refader tout l’arbre!
(les références d’arrêtes et de faces changent aussi quand on les modifie)
