🧐 Koikecé Pourquoi Faire?
Ressources - Bases
- la doc officielle en français, un wiki à explorer avec des tutoriels
et le forum en anglais plein de trucs fous. - découvrir le logiciel, 15 minutes sur Youtube.
- Les bases pour bien débuter, youtube encore.
- ! le manuel libre Floss est à rédiger !
Ressources en veille
Abonnement RSS à Mes Liens freeCAD+tuto :
- FreeCad - Technologie et Sciences pour l'Ingénieur - Pédagogie - Académie de Poitiersliste de tuto en français — Permalien
- Bien débuter avec Freecad, Tuto FR - YouTube— Permalien
- FreeCAD for Makers — HackSpace magazineFreeCAD is the number one free software 3D design program, and this PDF guide is the best way to get started with it. We'll take you from absolute beginnner to advanced user, going from the basics of drawing a line and making it 3D all the way to parametric design, importing objects from photographs, designing for sheet metal, and loads more. — Permalien
des notes ici
Débutage 2022
Découvert au Club avec 👋👨 Christophe qui l'utilise pour créer des moules à recycler le plastique… Exploré un peu + avec 👋👨 Hervé pour générer du .gcode de CNC et usiner directement un peu de bois. Je creuse aussi pour mes recherches textile+impression 3D.
*pour plus tard* gérer les dépouilles avec l'outil Draft: https://www.youtube.com/watch?v=nt_N9PgWj_g
projets taggés freecad ici :
L'Arbre et les Ateliers
Selon ce que l'on souhaite faire on peut changer d'interface et d'outils en changeant d'Atelier.
“Part” & “Part Design”, “Sketecher” pour dessiner des esquisses 2D, “Mesh” pour définir le maillage d'une surface avant l'export STL, “Path” pour préparer un fichier gcode de CNC…
Construire en 3D avec Part OU PartDesign
Ils ne sont pas complémentaires : on choisira plutôt l'un OU l'autre pour un projet. (cf la doc sur ce sujet)

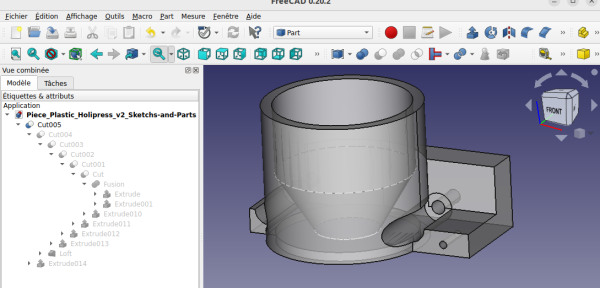

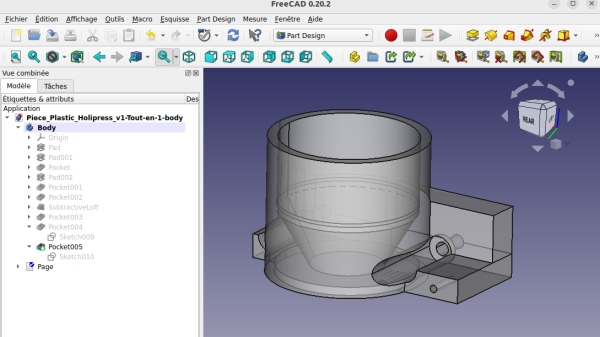

ici exemple d'arbre de construction rendus par l'un ou l'autre sur une pièce du Club.
Atelier Part
On construit avec une suite d'opérations booléennes appliqués à des volumes.
Atelier PartDesign
On construit dans un corps (Body) en empilant des fonctions (Pad, Pocket…etc).
inconvénients: les références d’arrêtes et de faces changent aussi quand on les modifie, dur de reprendre un objet.
Si on veut la reprendre / modifier des éléments… v_BUILD
Importer des dessins 2D SVG
- tuto video Youtube ici 20 minutes en fr
Fichier > Importer > selectionner svg, dans la fenêtre suivante choisir SVG as geometry (import SVG)
Cela crée des objets chemins “Path” dans l'arbre de construction.
Dans l'atelier Parts je peux extruder ces paths directement, avec des limites dès que mon dessin contient des contreformes.
Je peux appliquer des opération booléennes à mes chemins pour intégrer les contreformes.
Les dimensions d'inkscape sont conservées mais je ne peux pas redimensionner les paths dans FreeCAD.
Je peux par contre utiliser l'atelier Draft pour transformer mes chemins en esquisses ( redimensionnables / éditables). Attention selon les dessins ça pique les yeux.
Toujours dans Draft je peux cloner mon chemin, et je pourrai changer les dimensions du clone.
Il va vite falloir en faire des corps ou des pièces…
C'est possible MAIS quelques limites à connaître :

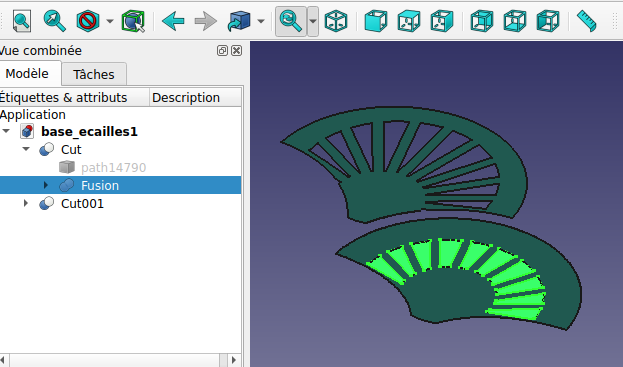

les contreformes d'un dessin ajouré ne seront pas perçues ainsi par FreeCAD,
dans l'Atelier Part il faudra “unir” les 2 chemins avant d'extruder.
Si les trous sont multiples, d'abord unir les trous entre eux puis faire une différence de la fusion obtenue au contour exter.
- FreeCAD n'aime pas forcément beaucoup ça,
Exporter en STL
classique pour l'impression 3D, cela fonctionne SI nos formes sont dans un corps ou dans une pièce. Sans cela on obtient des STL “cassés” et une alerte dans le trancheur.
Créer et Vérifier des Assemblages avec A2Plus
Préparer un Gcode de CNC avec Path
colonnes
du vrai paramètrique avec SpreadSheet
Un atelier pour ajouter et gérer des feuilles de calcul à notre document. Le contenu de certaines cellules peuvent être transmis en valeur au Sketcher et à certaines opérations.
Connaître le volume d'un corps ?
Dans une cellule de SpreadSheet on indique
=monObjet.Shape.Volume
et il retourne un volume en mm³ ✅ vérifié : un cube de 1 cm d’arrête retourne bien un volume de 1000 🆗
