Dans la famille Arduino...

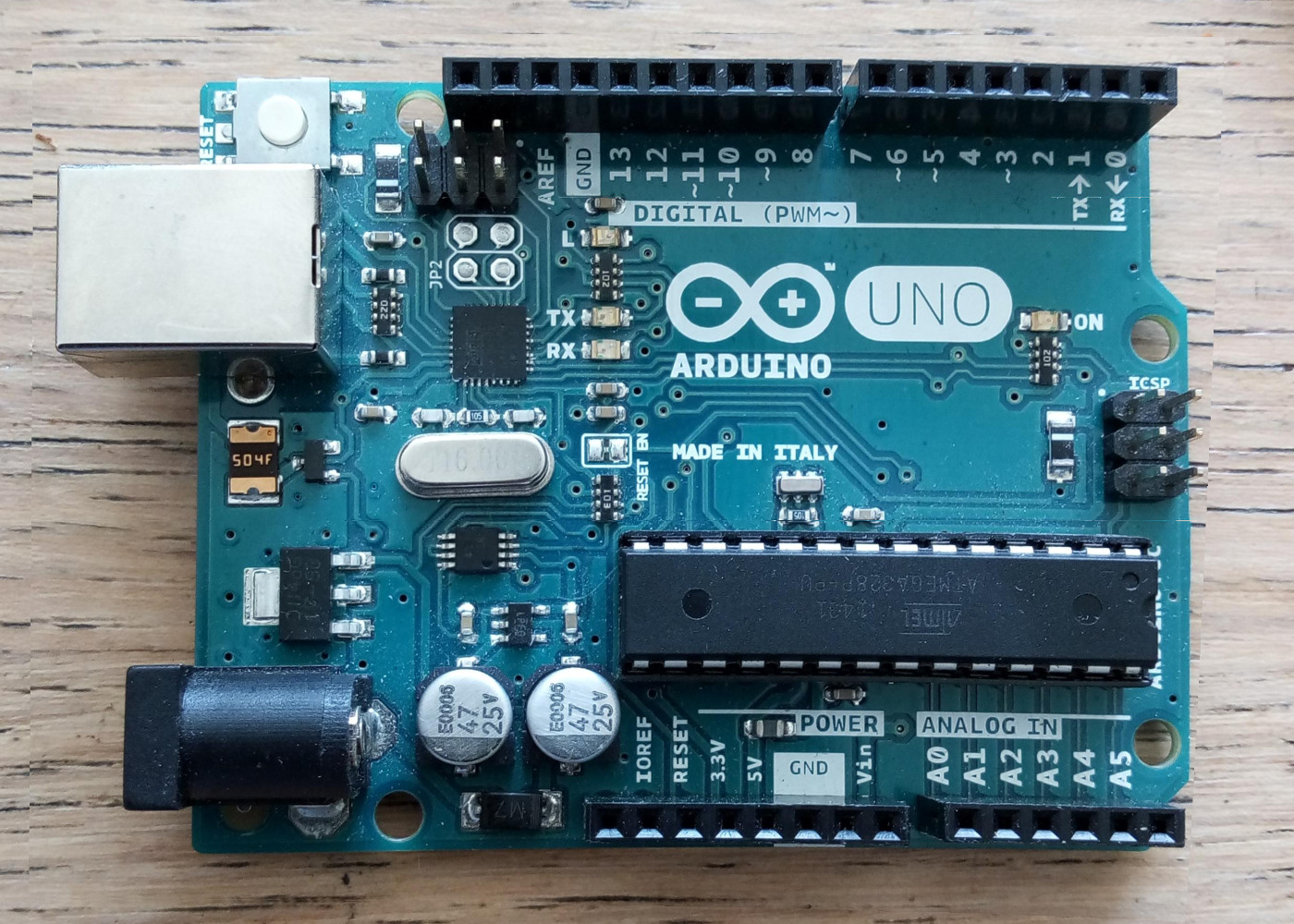

la classique : UNO
C'est avec elle que sont proposés la plupart des tutoriels et des kits d'initiation.
- Broches 0 & 1 : RX/TX servent à la communication avec le PC.
- 12 Entrées Numériques de 2 à 13 dont 6 PWM (3,5,6,9,10,11)
- + 6 entrées Analogiques A0 → A5
- Micro-contrôleur : ATmega328P
- Broches POWER pour fournir : 5V - 500 mA || 3,3V - 50 mA
- Intensité maxi broches E/S 5V : 40 mA ( avec un max de 200 mA pour le cumul des broches)
- Alimentation recommandée Vin : 7 à 12 Volts.
- Dimensions : 68,6 mm x 53,3 mm
+ de doc un peu partout, notammentchez Mon Club Elec ici, là chez Bentek ou en pdf chez TechMania
petite mais costaud : NANO
Ma préférée !
Minuscule : DigiSpark & autres AT Tiny
Une version qui enrobe l'AT Tiny 45 de 6 broches adressables et les classiques 5V GND VIN, elle se programme / s'alimente en micro USB. Pratique donc pour les projets où on doit cacher l'electronique, je l'ai utilisé du temps de Diastem et aujourd'hui que je veux me remettre aux veilleuses je retombe sur les petits détails spécifiques pour l'utiliser :
Installation du driver
Dans Arduino > Fichiers > Préférences ajouter aux URL de gestionnaire de cartes supplémentaires
http://digistump.com/package_digistump_index.json
Sources : tuto d'install' digistump.com
Spécial Linux / Ubuntu
1) installer libusb
sudo apt-get install libusb-dev
2) mettre un fichier (donné ici avec des explications en anglais) qui modifie le comportement du système quand on plugge un truc en USB dans
/etc/udev/rules.d
Je comprend pas tout ce que je fais…
Sources : problèmes courants Linux chez digistump & https://libusb.info/
connectées : les ESP
Pour des projets mêlant web & composants électroniques on sera vite orienté sur des modèles comme :
ESP 8266
ESP 32
Tension de fonctionnement : 2.2 à 3.6V. ATTENTION SeS broches GPIO ne supportent pas de 5V. (3.3V comme référence). On peut l'alimenter en 5V via l'USB (et ?) Le régulateur intégré limite à 3.3 V et 600 mA.
Sa conso peut atteindre 250 mA lors de transmissions (wifi, btle…) comme 5 microA en sommeil.
Dispose de 3 modes de connexion wifi et de 5 modes de veilles différents, 36 broches pour 48 GPIO (???) entre autres choses à explorer…
